工业扭矩传感器

工业扭矩传感器 感性。极简主义。即插即用。

作为联网工厂的一部分,用于控制和监视的机器上的传感器技术至关重要。扭矩在这里起着重要的作用。尽管应变仪技术已用于测量扭矩已有80多年的历史,但由于在特殊情况下使用成本较高,因此仅用于批量生产。对于当今所需的大规模应用,基于磁性的物理方法尚未在粗糙的工业操作中得到证明。作为联网工厂的一部分,用于控制和监视的机器上的传感器技术至关重要。扭矩在这里起着重要的作用。

作为联网工厂的一部分,用于控制和监视的机器上的传感器技术至关重要。扭矩在这里起着重要的作用。尽管应变仪技术已用于测量扭矩已有80多年的历史,但由于在特殊情况下使用成本较高,因此仅用于批量生产。对于当今所需的大规模应用,基于磁性的物理方法尚未在粗糙的工业操作中得到证明。

尽管应变仪技术已用于测量扭矩已有80多年的历史,但由于在特殊情况下使用成本较高,因此仅用于批量生产。对于当今所需的大规模应用,基于磁性的物理方法尚未在粗糙的工业操作中得到证明。

曼纳借助曼纳在非接触信号传输,应变仪技术和自动化制造技术领域的专业知识,创造了Q-Torque产品。

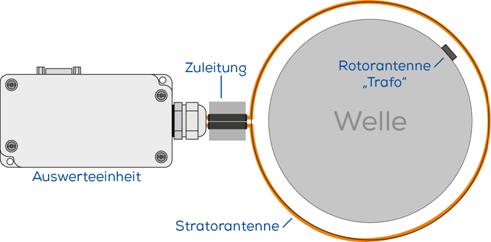

借助Q-Toque,MANNER可为工业应用提供工业4.0方面的扭矩传感器。该系统是针对批量应用开发的,着重于吸引人的成本。Q-Torque套件根据可靠且可靠的感应遥测原理工作。与OptiMA系统不同,定子天线设计为感应环路,而转子天线则为点状和简约。这消除了复杂的转子环。

转子上的整个装置仅由带遥测接口的测量放大器和扭矩传感器组成。其特征是无需烙铁的组件。仅使用环氧树脂和玻璃纤维将转子组件固定在轴上。无需电子知识即可组装。

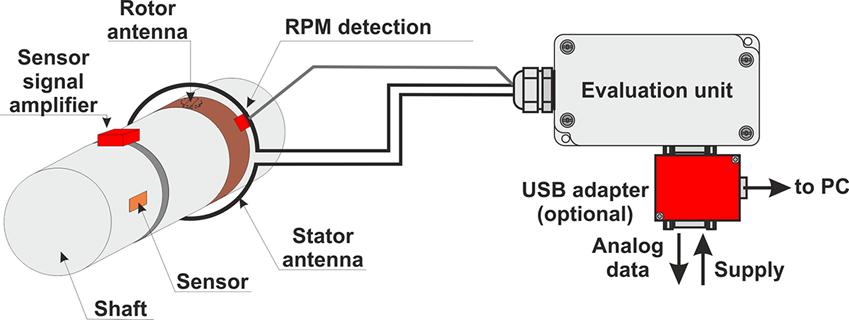

Q-Torque系统的旋转部分-测量放大器,应变仪传感器-由固定的环形感应环路供电。

数据作为0至10 V的模拟电压信号输出。

利用集成的速度检测,所有数据都可用于动态潮流确定。

MANNER Q-Torque可自动调整转子和定子电子装置,以纠正装配公差并确保在范围和信号质量方面取得良好结果。

由于轴直径从220mm到400mm的定子感应回路长度可变,因此该系统非常灵活,可以更快速地进行频繁的系列更改。该系统即插即用,无需焊接。

因此,该系统可以在传感器遥测领域没有深入知识的情况下投入运行,并且可以生成完美的测量结果。

扎实的技术,预定用于机械工程

可以集成到现有集成中

经济

实时-每秒3300次测量

调试工作量少

免维护

带宽1 kHz,分辨率16位
