遥测系统组件

非接触式,高精度,模块化

遥测组件

传感器

记录要测量的数量,并将其作为原始测量值传递给测量放大器。

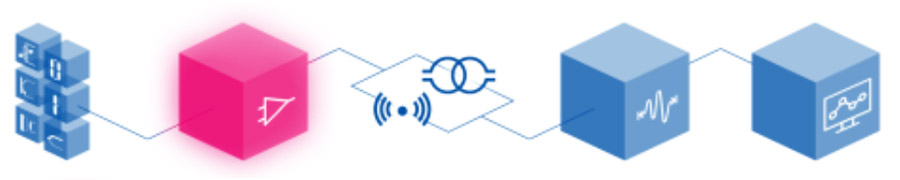

测量放大器

准备要传输的信号。它被数字化并进行了误差补偿。

传输

使用转子和定子天线,通过高频电场感应。

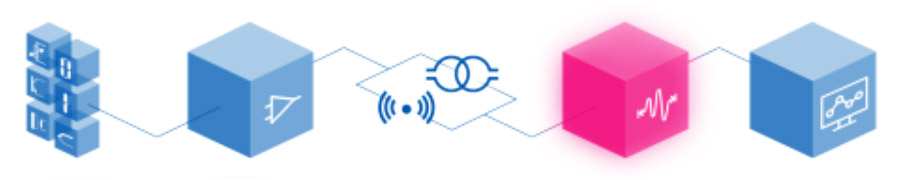

评测

通过定子天线接收数据。数据被解调并检查。

数据收集

用于将测量链记录或远程配置到PC的数据传输。

传感器

我们,MANNER Sensortelemetrie GmbH,将各种传感器与我们的传感器遥测系统结合在一起。这意味着我们将与客户一起为要记录的尺寸选择合适的传感器。这是我们的一项规定或采购。

我们的多功能系统几乎可以适应任何传感器。这里以使用的典型传感器的选择为例进行说明。这不是可用传感器的完整列表。

¼,½和全桥电路中的应变仪(检测应变,制造用于检测轴向力,弯矩,扭矩的测量元件…)

  • 加速度计
  • 压力传感器
  • 温度传感器(PT100,TC等)
  • 感应式位移传感器
  • 速度传感器
  • 轴承捐助者
  • 角编码器

测量放大器


SV-Flex-传感器信号放大器类型Samy Flex

对于应变计
测量范围高达1000°C
带宽:1个通道高达500 Hz,16个通道高达100 Hz

SV-Flex-Kalimero型传感器信号放大器

对于热电偶(隔离或非隔离),Pt100,应变计
测量范围高达1000°C
带宽:1个通道高达500 Hz,16个通道高达100 Hz

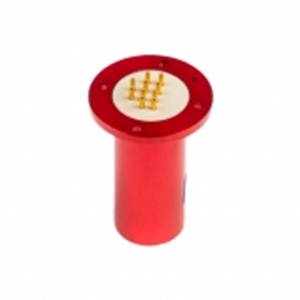

SV2a-2a型传感器信号放大器(带有集成转子天线)

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

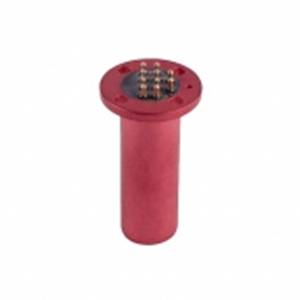

SV2b-2b型传感器信号放大器(带有集成转子天线)

轴端,滤芯,涡轮机,
用于应变仪的集成转子线圈,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV2bx-2bx型传感器信号放大器(带有集成转子天线)

轴端,滤芯,涡轮机,
用于应变仪的集成转子线圈,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV2c-2c型传感器信号放大器(带有集成转子天线)

轴端,微型阀芯,
应变计涡轮,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV2d-2d型传感器信号放大器(带有集成转子天线)

轴端,微型阀芯,
应变计涡轮,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

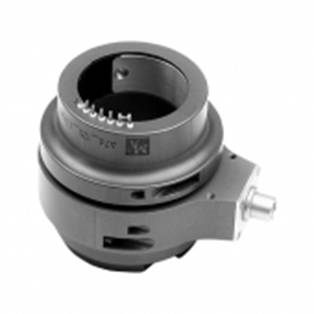

SV2La-带有2La型传感器信号放大器的通用轴变送器

不可分割,1通道,带/不带RMC,不带转速传感器
带轮传感器
用于应变片,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至10 kHz

SV2Lg-具有2Lg型传感器信号放大器的通用轴变送器

可分割的1通道,带/不带RMC,不带rpm传感器
轮式变送器
用于应变片,PT100,热电偶
灵敏度:0.02 mV / V至20mV / V
带宽:0(10)Hz至10 kHz

SV3a-3a型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV3b-3b型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV3c-3c型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

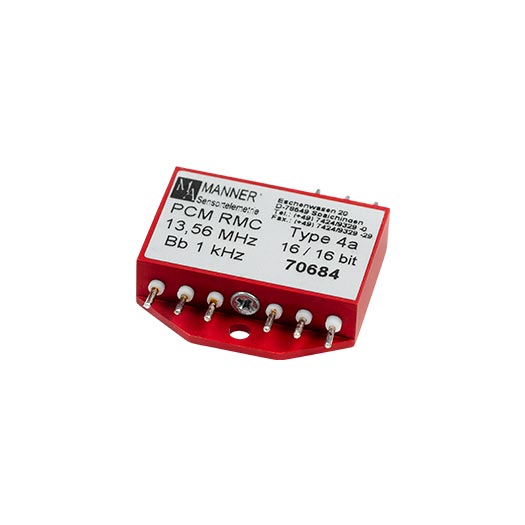

SV4a-4a型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV4b-4b型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV5a-5a型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV5b-5b型传感器信号放大器

对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV5c-5c型传感器信号放大器

微型盒,
用于应变计,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV5d-5d型传感器信号放大器

超小型Patrone
用于应变计,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至1 kHz

SV7a-7a型微型传感器信号放大器

Flatchip
用于应变计,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV7b-7b型微型传感器信号放大器

Flatchip
用于应变计,PT100,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至10 kHz

SV7ke-微型传感器信号放大器7ke型

带有集成天线的扁平芯片(专用于链式应用)
对于应变计,PT100,热电偶,
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

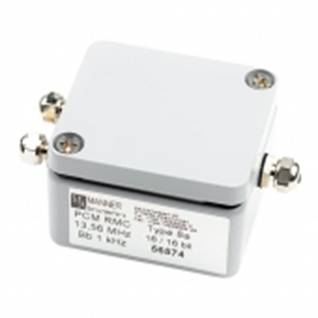

SV8a-8a型防水传感器信号放大器

带天线的变送器
对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

SV9-9型传感器信号放大器

带天线的变送器,特别是用于传动轴的变送器
对于PT100应变计,热电偶
灵敏度:0.02 mV / V至20 mV / V
带宽:0(10)Hz至50 kHz

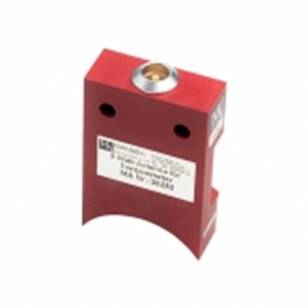

传输单元


接送类型2

皮卡类型3

定制

拾音器类型4b

拾音器类型4b

拾音器类型5b

皮卡类型5d

接机类型5x

皮卡类型8a

拾音器类型8b

皮卡类型8c

皮卡类型8d

皮卡类型8e

拾音器类型8f

拾音器类型9c(PCM)

皮卡9e

万向轴变送器

不带放大器不可分割

评测单元


AW_D-评估单元(集成式提货)

1通道PCM接收器
带宽:0 t 1 kHz(10kHz)
输出:0至±10 V,(0(4)至20 mA,频率,二进制
RF功率:1 W,3 W

OptiMA-评估单元

非凡的传输范围可达50mm

1至2通道PCM接收器
带宽:0 t 1 kHz(10kHz)
输出:0至±10 V,(0(4)至20 mA,频率,二进制
RF功率:3 W

AW_M-评估单位

1通道PCM接收器
带宽:0 t 1 kHz(10kHz)
输出:0至±10 V,(0(4)至20 mA,频率,二进制
RF功率:1 W,3 W

AW_P-评估单位

1通道PCM接收器
带宽:0 t 1 kHz(10kHz)
输出:0至±10 V,(0(4)至20 mA,频率,二进制,USB,CAN
RF功率:1 W,3 W,5W

MAW_F-评估单元数字接收器

1至64通道PCM接收器
带宽:0 t 1 kHz(10 kHz,50 kHz)
输出:0至±10 V,(0(4)至20 mA选
件)数字接口(选件):USB,以太网(TCP / IP) ,EtherCAT

AW42TE-评估单元(42TE)

多通道PCM接收器42 TE
带宽:0 t 1 kHz(10 kHz,50 kHz选件)
输出:0至±10 V
接口(选件):USB

AW84TE-评估板(84TE,3HE)

多通道PCM接收器84 TE
带宽:0 t 1 kHz(10 kHz,50 kHz选件)
输出:0至±10 V
接口(选件):USB

AW84TE-评估单元(84TE,6HE)

多通道PCM接收器84TE HE6
带宽:0 t 1 kHz(10 kHz,50 kHz选件)
输出:0至±10 V
接口(选件):USB

AW_ES_MGC-评估MGC插件单元

1通道MGC插件单元PCM接收器
带宽:0 t 1 kHz
输出:5至15 kHz
射频功率:3 W

AW_ES-评估单位

多通道PCM接收器ES
带宽:0 t 1 kHz(10 kHz,50 kHz选件)
输出:0至±10 V
接口(选件):USB

数据收集

MANNER为客户提供为其遥测系统量身定制的软件。因此,您可以自己舒适地在PC上进行必要的设置。
