MxMA模块化多通道放大器概念为了在旋转区域中进行更简单的测试应用,通常需要具有许多测量通道的模块化,灵活的小型测量系统。各个模块必须很小,并且必须能够通过模块分配灵活地适应现有安装空间的转子电子结构。从计量学的角度来看,还应满足将传感器信号放大器安装在传感器附近的要求,以避免产生干扰。模块连接本身应该是数字的,这样灵活的布置就不会产生干扰。
除了单个模块的模块化和小尺寸外,通常还需要灵活使用传感器。
不同传感器类型的用户友好性和连接性至关重要。
实际上,对于这些测量任务,需要热电偶,PT100传感器或使用应变仪的典型扭矩测量。
MANNER为这些标准应用开发了一个测量放大器套件,测量技术人员也将其用于各种测量任务。
MxMA-解决方案
模块化传感器遥测系统由4通道从模块和一个主模块组成。
它们可以通过主模块灵活地互连和控制。因此,使用该系统最多可以实现64个通道。除了4个测量通道外,主模块还包括电源和变送器。这使布线技术变得简单,并且实际上消除了应用程序错误。复杂的接线对于测量技术人员来说是一个恐怖。这些模块非常紧凑。
4通道主机
4通道从站
适用于所有情况的测量放大器

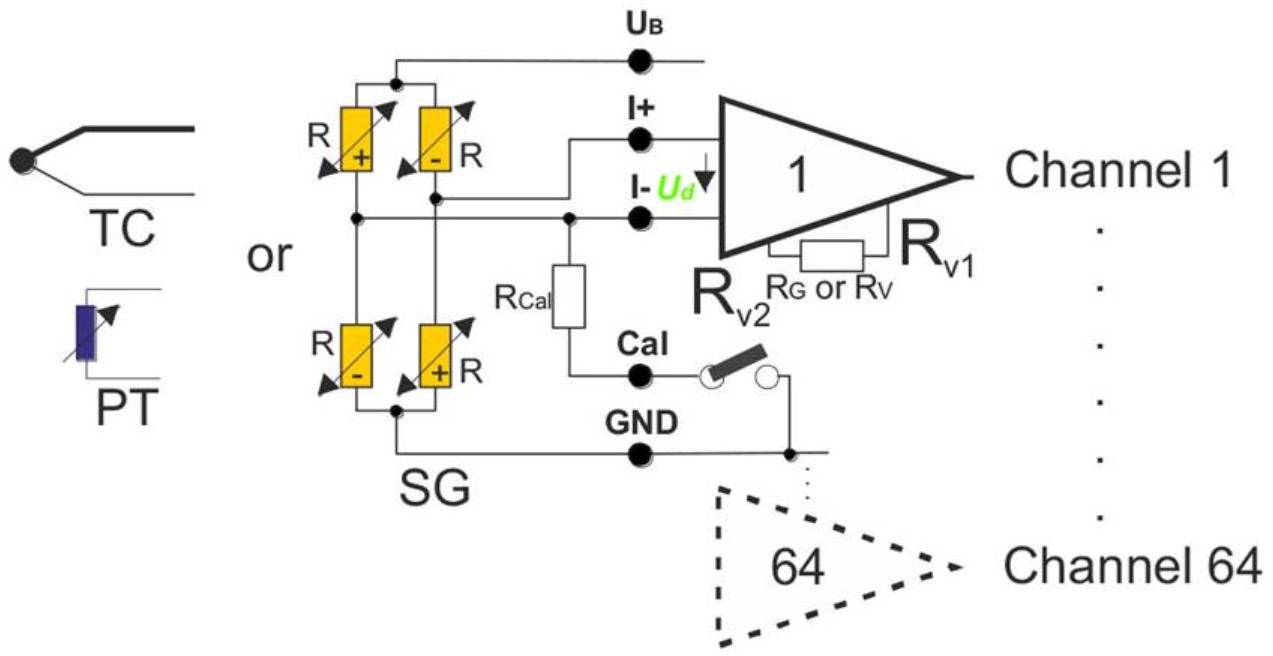

根据测量技术人员可以改变的连接方式,可以连接上述所有三种传感器类型(绝缘热电偶,PT100和DMS)。
DMS桥接电阻可以预接线120欧姆至350欧姆至1000欧姆。互连模块的数量可以由用户选择。因此,该系统提供了一个完全灵活的应用领域。
标准信号带宽为1 KHz,分辨率为16位。可选地,最高可达10 kHz。
由于传感器信号放大器中的数字化和强大的感应传输过程,排除了由于传输技术而导致的错误测量值。传输技术可以是感应的也可以是无线的,并带有电池供电。
使用可选的远程接口,可以在0.02 mV / V至20 mV / V的范围内精细配置测量范围。现在可以使用自动调零和运行状况检查等典型功能,例如用于能源供应测试。使用应变计电桥时,可以配置集成的并联CAL功能。经过校准和测试程序后,可以使用软件检查应变计电桥的完整性和可靠性。
模块之间连接线上的信号是数字信号,因此不受干扰。布置系数保持完全灵活。
MANNER提供带有插头连接或焊针的MxMA系列。预组装的电缆包括在供货范围内。棱镜和将放大器固定在轴上的夹紧环也是如此!
模块规格 | 从站尺寸 | 主机尺寸 | |
4通道测量放大器 | 47 x 56 x 10 | 47 x 56 x 14 | 数据表 |
8通道测量放大器 | 47 x 56 x 17 | 47 x 56 x 20 | 数据表 |
12通道测量放大器 | 47 x 56 x 26 | 47 x 56 x 29 | 数据表 |
16通道测量放大器 | 47 x 56 x 32 | 47 x 56 x 36 | 数据表 |
作为一种选择,我们为客户提供具有IP67防护等级(防水)的测量放大器。
