信号调理产品
Fylde成立于1964年普雷斯顿, 公司一直专注于模拟仪器的设计与制造。
我们的信号调理产品主要用于传感器与数据采集系统的连接。Fylde采用创新的低成本的解决方法对大多数传感器进行调理。多年来为航空和飞行器生产厂家提供顶尖质量的仪器。
我们独立于任何特定的传感器经销商,但我们的经验足以为您的应用推荐合适的传感器。
Fylde的标准仪器在教育组织、研究中心、工业领域(涵盖从燃气轮机到液压阀生产和测试)中同样有广泛应用。
Fylde的仪器持续不断地研究创新,并且Fylde自主的设计和制造能力可以保证对新产品的技术支持。
除了标准仪器,Fylde还可以帮助客户在产品配置、设计和产品中定制或半定制以符合ISO9000质量标准,并且一直与各领域的工程师合作力求在合理的价格内做到良好的预约设计。
至今,Fylde仍然在低噪音模拟设计保持领先。
产品应用:
- 应变(电桥传感器):使用电阻电桥传感器测量应变
- 动态应变测量:使用恒流供电测量动态应变
- 压力、扭矩、负荷:使用电阻电桥传感器(比如称重传感器)测量压力、扭矩、负荷
- 加速度:使用压电(电荷源)传感器和ICP传感器测量加速度
- 振动:使用与跟踪滤波器连接的转速计传感器测量振动
- 频率:使用光学或电磁式拾波器测量频率
- 温度:使用热电阻或热电偶测量温度
- 位移(电容):使用电容传感器测量非接触位移,如涡轮叶尖间隙测量
- 位移(LVDTs):使用LVDTs测量接触位移
- 隔离放大器:隔离放大器或其他技术用于处理高压和中压共模信号
产品范围:
- USB:高性能即插即用USB数据采集可以通过Micro Analog2 系统实现
- Micro Analog 2:每通道低成本,模块系统保留了高性能用于多通道数据采集应用
- 蓝色面板系列:实验室环境模块,功能齐全,仪器包装可选择的范围很广
- 可编程系列:计算机控制的模块,可集成到自动测试中
- 振动监测:监测旋转机械和其它设备的速度和位移共振
- 1800系列:军用环境(飞行认证)模块,用于飞行测试或类似恶劣环境下的应用
信号调理产品应用 - 应变(电桥传感器)
使用象应变片这样的电阻电桥测量应变,需要可以提供下列功能的仪器。
- 完成桥路。当传感器构成电桥的一部分时(如1/4桥或1/2桥)需要此功能。
- 桥路供电。高度稳定的电压源是必需的,因为电压的波动会变成应变信号的波动。
- 一台精确的具备良好的共模抑制功能的差分放大器。
- 电桥平衡功能,用来保证在零应变时电桥差分信号为零。
- 电桥校准功能,使用已知电阻分流电桥的一臂,并提供相关的信号变化。
其它功能在某些应用中可能会用到(例如:自动调零、遥测、高带宽、低通滤波等)。
FE-366-TA是Micro Analog2模块,可以通过USB连接随意组成应变片数据采集系统。所有USB系统均带有免费的FYLDE MRDAQ软件,包括处理应变片参数给出微应变结果。同其它数据采集系统直接模拟连接可以取代USB连接方式。
电桥放大器
FE-579-TA:该电桥放大器性能高、操作简单,具有自动平衡功能。
FE-379-TA:该电桥放大器可以通过前面板手动控制全部特性。
FE-H379-TA:FE-379-TA是高带宽放大器,但有时也会需要这个超高带宽(500 kHz)的放大器。
FE-366-TA:当使用很多通道的应变片时,该模块可以提供低成本解决办法。调节使用板上的跳线而不是前面板。
FE-1810:该模块专门用于飞行测试,可以在最苛刻的环境下工作。
FE-759-TA:这个可编程模块应用于多通道系统,允许通过电脑远程控制应变测量。该模块为单通道模块,在19英寸系统内最多允许总共16个可编程通道。
FE-729-TA:该模块为双通道可编程模块,允许通过电脑远程控制32通道的应变测量。
信号调理产品应用 - 动态应变测量
多年来惠斯特电桥电路一直是应变片测量的中流砥柱,经常使用恒流操作。下面介绍了配置恒流的片供能的另一种方法,为动态应变测量提供了有利条件。
这一技术要求使用非常精确和稳定的恒定电流,仅仅通过两根电线与远程应变片连接。通过使用高输入阻抗和高共模抑制的交流耦合放大器,处理过的动态信号在同一个半导体处被还原。这一供能方式提供了很好的信噪比,同时综合了2线连接器的简单性,可以在1Hz-100KHz的范围进行精确地动态测量。不需要完整电桥,也不需要按惠斯特桥接电路的要求来平衡。

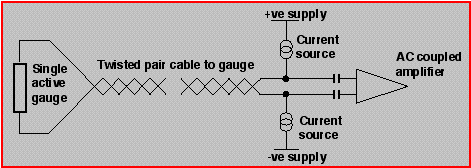

恒定电流系统工作原理
平衡的差分恒流电源被调整为5、10或20mA。由于任何噪音都会被放大,这一电源的精度和稳定性要求特别高。
放大器的输入电阻和电源的输出电阻被设计的足够高以避免负载应变片和由此引入的非线性特性。
由于电流是恒定的, 连接到应变片的线可以很长并且产生的电阻不会对标定有影响;也就是说,应变片两端的电压只取决于电流和自身电阻。
当应变片值发生动态变化时,会产生一个小的交流电压,放大器接收这个电压时可以不做任何衰减和放大。交流耦合放大器可以忽略输出中的代表输入的标准直流偏移。平衡的差分电源和高共模抑制的使用意味着应变片的电压可以上下浮动几V而不会影响放大器的输出信号。
标定
标准的分路标定方法不能用于交流耦合放大器,除非分流值可以在放大器频率范围内进行输入输出快速切换来进行动态标定。
对于1/4桥(单电阻元件)应变片, FE-537-SGA提供了另外一个选择的标定方法,即动态的加入一个精确的低电阻来直接模仿应变片的电阻变化。
幸运的是,使用这一类放大器和系统,标定可以非常顺利,原因如下:
1.应变片输出只取决于应变信号、应变片的衡量因素和应变片两端的电压。
应变片两端的电压
VG = I x RG
应变片产生的信号
s = VG x Strain x Gauge Factor
2. 放大器的增益很精确而且可以被标定。可靠性和稳定性高。
3. 电流相当精确。
应变片(包括电缆)两端的电压可以通过实地测量,等于:
VG + Vl = I x (RG + rl)
这里
RG = 应变片电阻
rl = 线路电阻
I = 恒定电流 (14.28mA)
Vl = 线路电阻通过电压
VG =应变片通过电压
倘若测量的返回的电压与电缆电阻大致相符,则用户可以确定标定是准确的。在应变测量前后都对返回的电压进行测量说明量表和电缆情况都正常。
FE-537-GA动态应变片放大器

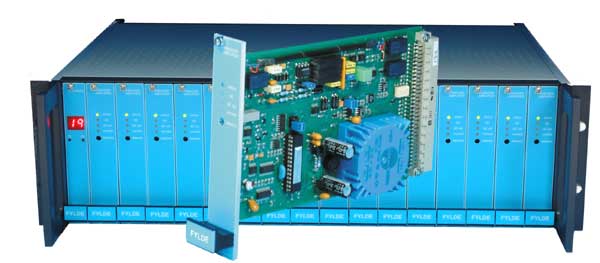

FE-537-SGA动态应变片放大器是Fylde蓝色面板系列中的标准模块。可以按照要求将一个或多个通道安装在一个机箱内。
放大器有以下几个主要部分组成:
1. 总电源或直流电源
2. 恒流应变片供电
3. 交流耦合低噪音放大器
4. 低通滤波器
5. 高通滤波器
6. 输出部分
7. 标定电路
8. 过载电路
因此该模块具备进行动态应变精确测量的所有必要元素,可以应用于完整电桥或部分电桥。
在蓝色面板模块项目下中可以找到简略和详细的数据。
FE-1823动态应变片放大器
FE-1823动态应变片放大器是FYLDE 1800系列中的标准模块。它为两个通道提供电压和放大,适用于恶劣环境,比如飞行测试。
信号调理产品应用 - 压力、扭矩、负荷
使用象应变片这样的电阻电桥测量应变,需要可以提供下列功能的仪器。
- 完成桥路。当传感器构成电桥的一部分时(如1/4桥或1/2桥)需要此功能。
- 桥路供电。高度稳定的电压源是必需的,因为电压的波动会变成应变信号的波动。
- 一台精确的具备良好的共模抑制功能的差分放大器。
- 电桥平衡功能,用来保证在零应变时电桥差分信号为零。
- 电桥校准功能,使用已知电阻分流电桥的一臂,并提供相关的信号变化。
其它功能在某些应用中可能会用到(例如:自动调零、遥测、高带宽、低通滤波等)。
FE-366-TA是Micro Analog2模块,可以通过USB连接随意组成应变片数据采集系统。所有USB系统均带有免费的FYLDE MRDAQ软件,包括处理应变片参数给出微应变结果。同其它数据采集系统直接模拟连接可以取代USB连接方式。
电桥放大器
FE-579-TA:该电桥放大器性能高、操作简单,具有自动平衡功能。
FE-379-TA:该电桥放大器可以通过前面板手动控制全部特性。
FE-H379-TA:FE-379-TA是高带宽放大器,但有时也会需要这个超高带宽(500 kHz)的放大器。
FE-366-TA:当使用很多通道的应变片时,该模块可以提供低成本解决办法。调节使用板上的跳线而不是前面板。
FE-1810:该模块专门用于飞行测试,可以在最苛刻的环境下工作。
FE-759-TA:这个可编程模块应用于多通道系统,允许通过电脑远程控制应变测量。该模块为单通道模块,在19英寸系统内最多允许总共16个可编程通道。
FE-729-TA:该模块为双通道可编程模块,允许通过电脑远程控制32通道的应变测量。
信号调理产品应用 - 电荷放大器
电荷放大器被用作接口转换器,输出和机械刺激成比例的电荷水平。这种传感器称为压电式传感器,装置可以测量加速度、压力、外力和声音。近几年来,由于微电子技术的发展,这种传感器正以内置电荷电压转换的方式出现。这种装置一般用同一根将信号传导到接收仪器的(同轴)电缆来提供能量。电缆和接收器件花费很低,优势体现在技术方面,因此许多厂家提供一整套的基于恒流ICP原理的传感器。

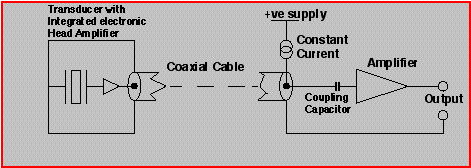

放大器系统示意图
接收放大器通过一条同轴电缆连接,同样包含为传感器器件供电的电源。由于信号在源头转换为电压,电缆的类型便不再是决定性的因素,低成本的电缆就可以代替通常电荷放大器应用的低噪音电缆。能量以恒定电流的方式由同一条电缆传输到传感器。反馈信号交流耦合到可以切断电源电流的接收放大器中。
由于电缆传输信号是以电压形式,并且接收放大器对电缆有高输入阻抗,所以长电缆可能由于对信号完整性损害较小而被采用,特别是当带宽要求合适时。
操作模式
传感器电子输出的电压偏置成约为电源电压的一半。电源通常为直流20-24V,所以偏置电平一般在直流10-12V左右。传感器产生的动态信号是和偏置电平叠加后产生峰值在几毫伏到几伏范围内的交流电压。偏置电平由接收放大器监控,检测传感器和电缆状态。
当可以使用交流耦合时,这项技术更适用于动态信号,虽然接收器件的直流性能适用于特定应用。
Fylde接收放大器
Fylde提供几种形式的接收放大器;所有都为传感器提供恒流供电、高阻抗放大器和可配置的低通滤波器。
另外,FE-430-ICP和FE-376-IP采用了独有的输入电路,可以抵抗传感器必须电气接地时对设备产生的干扰。
FE-376-IP是Micro Analog2模块,可通过USB与计算机连接形成加速度或振动数据采集系统。所有USB系统都带有免费的FYLDE MADAQ软件,包括生成采集数据的FFT光谱的信号处理。
蓝色面板系统 FE-430-ICP:通过LED监测偏置
Micro Analog2 FE-376-IP:低成本双通道卡
1800系列 FE-1817:高完整性双放大器,应用于飞行器或汽车
转换压电式传感器
许多应用仍保留标准压电式传感器是由于以下原因:
成本:比同等的集成电子类型要便宜
尺寸:比同等的集成电子类型体积要小
环境:通常可以经受住更高的操作温度
当需要使用这些传感器时,通常首选电荷放大器。然而,在使用内置或前置放大器时,仍会用到恒流技术。这些微型化的装置通常本身就是电荷放大器,通过配置在恒流电源下运行,通过预先标定从而精确地将皮库伦转换为毫伏。
这样,传感器必需通过低噪音100%屏蔽的电荷放大器电缆与前置放大器连接,因此,为使价格划算和性能有效,电缆在可行范围内尽可能短。大多数安装时1米到5米电缆就足够了。内置放大器通常比较小,不需要专门的固定,可以挂在电缆束上。
需要重点注意的是,前置放大器的任一端都可以改变电缆类型,而且当前置放大器被给定精确的转换比率时,标定非常简单。例如,数值为1mV/pC和10mV/pC的转换比率可以保证无误差标定,重要的是允许放大器被随意更换或交换。

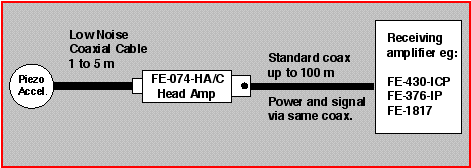

Fylde前置放大器
Fylde提供的恒流前置放大器类型有:
真实电荷放大器FE-074-HA/C:预标定1mV/pC或10mV/pC
被动电荷放大器FE-074-HA:高电荷水平时0.1mV/pC
缓冲放大器FE-665-DIC:单位增益低成本
这些内置放大器体积小、结实、使用方便。都在恒流电源下操作,可以将压电式传感器转为电压输出。
涉及电缆的注意事项
1 从传感器或前置放大器到接收放大器的电缆
传感器(内置放大器)或前置放大器可能会需要驱动100米或更长的电缆。在这种情况下有必要考虑驱动条件:
电缆电容,耦合装置输出端阻抗,形成一个低通滤波器,这个切断频率可能会排除用户关心的频率通过,对照公式:
Fc = 1/2piCR
这里
Fc = 低通切断频率
C = 电缆电容
R = R1 + R2 = 设备输出端阻抗和驱动限制*
*设备输出端阻抗(R1)通常被设计与预期的电缆类型的特有阻抗相匹配;一般为50-100欧姆。设备的电缆驱动能力受接收放大器提供的恒定电流的限制,并且由于只有一部分电流被用来驱动电缆,其余的电流被设备元件所消耗从而被进一步限制。该参数可由以下公式描述:
R2 = V / I 这里 V =信号峰值电压 I = 恒定电流(减少1.5mA)
因此,满意的配置性能取决于,
i)电缆长度
ii)信号的峰值电压
iii)关心的最高频率
iv)传感器或前置放大器的可用电流
v)传感器或前置放大器的输出端阻抗
例如,假设传感器由100米微型RG59同轴电缆连接,电缆电容为50pF/m。最大信号电压在5Vpk左右,电源电流为4mA。
R2=5/(4-1.5)mA=2Kohm
Fc=1/2pi x 5000pF x (50*+2k)ohm=15.5KHz
*设备输出端阻抗
峰值电压在超过75KHz可以通过,如果幅值不超过1V或更低。
当然,许多信号比较复杂,即使基波的频率相对较低,固有的谐波会将频率要求提高到基波的许多倍;好在,这时振幅会大幅减小。
2 连接压电式传感器和前置放大器的输入电缆
2.1 真实电荷前置放大器
有代表性的电荷放大器配置的特征之一就是可以使用很长的输入电缆而没有标定误差,唯一不好的是专用的输入电缆的成本。随着电缆长度增加,噪音性能会变差,不过一般情况下随着电缆长度增加仅为0.05pC/10m。
因此,带有电荷放大器输入部分的前置放大器在使用时,电缆长度对标定的影响很小或没有影响。
2.2 缓冲前置放大器
如果使用缓冲前置放大器应当注意。这些简单的装置是高阻抗电压缓冲器,输入电缆长度的改变会影响他们的标定。下面解释了这一现象的原因:

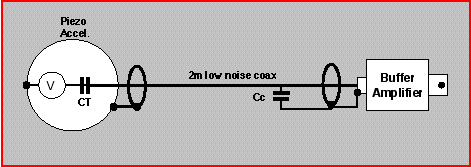

缓冲器类的装置运行基于如下事实,压电式传感器的等效电路可以被简化为与一个电容串联的发电机。传感器电容在几百pF到几千pF之间。
由于缓冲放大器对电压很敏感,对传感器的输出电荷要求并不严格,因此分压器基于传感器电容Ct与电缆电容Cc的比例。由于力学参数不同电缆电容也不同,一般为90pF/m。例如,
传感器电荷输出=31.6pc/g
传感器电容(Ct)=1000pF
电缆长度2米(Cc)=180pF
传感器的输出电压可以通过公式V = Q/C来计算,以上面为例:
V=31.6pc/1000pF
V=31.6mV/g
加上两米电缆时,缓冲放大器处电压(V)变为:
V= V x CT / (CT + Cc)
V= 31.6 x 1000 / 180
V= 26.8 mV / g
倘若通过与上面类似的计算来测定信号水平损失,这种降敏作用不是问题。但是,要注意的是,传感器生产商会认为他们的设备输出电压仅仅是第二重要的。同样,数据参数中如果给出传感器电容可能只是额定值。计算可以估计输出水平,为了最高的准确性,传感器和缓冲放大器应通过机械方法标定,如振动台。
由上面可知,改变电缆长度会改变输出电压,并且电缆仅可由长度、类型相似的同类产品来替换,以避免不得不重新计算或重新标定。
从积极的角度看,缓冲放大器成本低并且体积非常小,同样他们的简单造成了高可靠性。

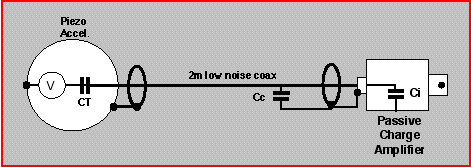

2.3 被动的电荷放大器
当来自压电式传感器的电荷水平较高时,可能会用到被动的电荷放大器。
这些装置提供了一个大的接收电容,可以以最小误差接受场源电荷。
在这样的配置下,传感器电荷在传感器电容、电缆电容和放大器输入电容之间分配。由于放大器电容起主导作用,在放大器输入产生的电压(V)很大程度上取决于Ci。
V = Q / C 这里 C = Ct + Cc + Ci
当电荷水平高于10000pC时,这些放大器可以得到良好的利用;这样的电荷水平可以来自冲击测量或压力事件。
在彻底标定后,误差可能在传感器或电缆电容发生改变时存在,这些误差可以保持在很小,如同下面例子中解释的:
假设一个压力传感器输出15pC/psi,预期的最大压力为5000psi。传感器电容为1300pF;电缆长度2米1000pC/m,放大器输入电容为100nF。因此
Ct=1300pF
Cc=200pF
Ci=100,000pF
放大器输入电压为 V=R/C=(15x5000pc)/101500pF=0.739v
传感器电容在1300pF到1500pF的变化或输入电缆的长度从2米到4米的变化时仅会产生0.2%的误差。

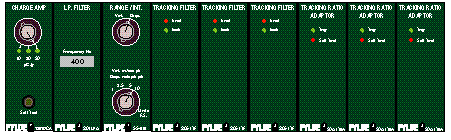

信号调理产品应用 - 振动测量

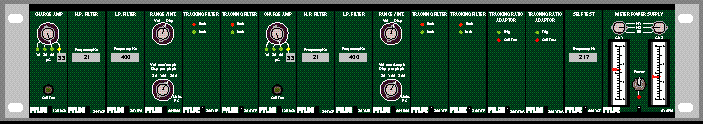

自上世纪70年代,Fylde便为航空发动机工业提供振动监测系统,我们现在的振动检测系列模块建立在成熟技术之上,这些技术应用于全球范围内的发动机地面测试设备。尽管在航空发动机应用中得到证明,通常旋转机械的振动特性可以通过适当位置的加速度计所采集的数据来进行监测。
Fylde的振动检测器是模块化的,因此可以配置很大的系统,大多数系统具有以下一项或几项特征。
- 电荷放大器用来处理加速度计的输入信号
- 高通低通滤波器来选择需要监测的频率范围
- 将加速度积分转换为速度和位移
- 滤波器调到旋转频率中的特定谐波以拾取振动特征
- 系统指示,检测到特定阀值时报警
- 自检特性,模拟特定的加速度信号来进行自我标定和健康检查
信号调理产品应用 - 频率测量
一般称为频压转换,频率测量主要特点如下:
- 检测从光学或电磁拾波器或其他传感器输入的频率信号
- 噪声抑制(通常称为误触发)
- 对信号频率变化配置的反应速度(滤波)
- 测量精度(计时精度)
频压模块
FE-578-FV可由用户设定为任意满量程频率。FE-396-FV有许多跳线可选频率,频率范围为50Hz到20Hz。
FE-396-FV是Micro Analog2模块,可以通过USB连接做成频率数据采集系统。所有USB系统均带免费的FYLDE MRDAQ软件。
FE-578-FV:该单通道模块可以对输入频率的变化做出即时反应。该模块仅需输入频率一个波形就可产生输出电压。适用于10Hz到50Hz之间所有频率测量。
FE-396-FV:该模块是Micro Analog2类型双通道模块。它通过板上跳线来选择满量程频率和反应速度。该模块优点很多,包括低成本、精确度和反应速度等。
信号调理产品应用 - 温度测量
Fylde为使用热电偶和RTD(电阻温度装置)传感器测量温度提供模块化的仪器。
这些仪器可以产生与热电偶测得的温度成正比的电压,代表性的特征如下:
- 热电偶电压测量(热点相对于冷点)
- 局部温度测量(冷点)
- 修正热电偶电压以给出对应绝对温度的电压
- 线性化和热电偶绝对电压放大
- 缩放输出电压使之与温度成比例
Fylde的热电偶信号调理模块采用模拟计算技术来线性化,因此他们可以对输入信号的突然变化迅速作出反应。尽管它们适用于常规用途,这一特性让他们也可以被用于快速升温研究(例如,发动机燃烧室或爆炸装置)。
热电偶信号调理
FE-363-TCL仅可用于一个4温度范围的K型热电偶的线性化。FE-386-TC有许多跳线可选择温度范围,同样也只能用于K型热电偶的线性化。
FE-386-TC是Micro Analog2模块,可以通过USB连接形成温度数据采集系统。所有USB系统均带免费的FYLDE MRDAQ软件。
FE-363TCL:适用于K型热电偶的单通道模块,带有出厂设定温度范围。该模块带有外壳,用户可以指定输入接头类型。
FE-386-TC:适用于K型热电偶的双通道模块,带有跳线可选择温度范围。该模块为Micro Analog2模块,因此外壳必须符合带螺纹的热电偶接头CA-386-TC的尺寸。接头包含了冷点的温度传感器。
RTD(电阻温度装置)信号调理
RTD装置有非常精确的电阻-温度关系。如果你有一个Fylde FE-379-TA模块,可以用它来为RTD提供恒定电流,并且测量装置另一端的电压。

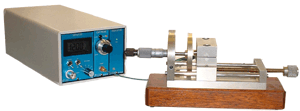

信号调理产品应用 - 电容方法测量位移
FE-419-CDT和FE-420-CD通过使用电容技术来测量位移。该方法靠电荷放大器电路的一种特殊配置并且通过使用同轴防护探头来进行测量。
在电容测量系统中,这些放大器设计成和振荡器FE-411-OSC一起工作。一个振荡器最多可以为16通道放大器提供能量(图一显示的是单通道系统)。
专门设计并和100%防护的电缆连接的电容探头可以使系统产生和探头和接地导电目标之间距离成比例的电压信号。
电容探头通常带有防护圈,使得距离和系统输出电压之间的线性关系得以保持。当距离与输出电压的关系不是最重要的或者系统标定允许,可以通过牺牲防护区域来使用较小探头。
放大器根据距离特征输出线性电压。就FE-419-CDT而言,同样可以根据电容输出产生电压。
Fylde提供两种类型的放大器;两种都与FE-411-OSC同时使用。每类的放大器的技术都稍许不同,并且每种放大器都适用于特定的传感器范围和电缆。
FE-499-CDT
FE-499-CDT比较适合应用于探头反馈的电容大于0.2pF。较大的传感器产生较大的电容,因此FE-419-CDT在探头直径大于2mm时操作良好。探头直径为2mm时仍可以操作,但使用该探头测量时会比使用FE-420-CDT差10dB。从积极的角度来看,FE-419-CDT在电缆长度达到10m时仍可以运行,即使安装时使用的是三同轴电缆。该技术成熟且适应能力强,可以应用于直径2mm到几厘米的探头。
有比FE-419-CDT更加耐用的型号。使用IP65密封外壳的4通道放大器FE-486-OCAM,可以在恶劣环境下使用。
FE-420-CD
该放大器与小传感器一起使用时处于良好状态。电容上限是1pF,在接近0.5mm的范围内排除了使用8mm传感器的可能。使用该放大器时,指定带宽噪音会很低。除非输入电缆长度(最长4米)不允许,否则应选择2mm传感器。FE-420-CD可以与特殊型号的FE-411-OSC同时使用,频率为32KHz,测量结果带宽为12KHz。
电容探头
Fylde提供的探头有3种尺寸;每一种的尺寸由它的中间电极的大小决定。中间电极的直径限制了传感器的操作范围。通常探头会在与中间电极直径相等的范围内给出一个线性输出:
2 mm 直径探头 线性范围2 mm 绝对范围4 mm (典型的)
4 mm 直径探头 线性范围4 mm 绝对范围 8 mm (典型的)
8 mm 直径探头 线性范围8 mm 绝对范围 16 mm (典型的)
传感器,电缆和接头
输入电缆必须是100%屏蔽的碳填充低噪音电缆。外层屏蔽不接地,仅与传感器护圈相连以保证放大器和传感器之间的完全屏蔽。使用微粒接头连接放大器前面板。在一些情况下,用户可能需要设计自己独有的传感器,Fylde公司可以帮助用户来进行设计,请与公司联系获取建议。
线性化
测量的线性化取决于传感器设计时的相关因素、测量范围和目标几何尺寸。在特定的操作条件下,满量程±1%的线性可以达到;因此配置为2mm满量程的放大器和探头线性化可以达到最高2mm距离时±20 μm。
动态注意事项
电容技术有吸引力的一点在于它在测量中可以提供很好的带宽。测量中典型的带宽设定为1KHz(上升时间为300μs),不过带宽也有可能达到12KHz(仅限于FE-420-CD)。
信号调理产品应用 - LVDTs测量位移
可以通过两个线圈的相对位置来测量位移的装置叫做LVDT(线性可变位移传感器)。这些装置一般都由附着于检测点的可动部分(通常是杆)和固定部分组成,每部分都有一个或多个线圈。
有些设备内置元件并需要稳定直流电压输入供电,可以提供相对友好的输出,通常是V/mm。
下面这些的模块适合与直流LVDT配合使用。
与直流LVDT配合使用的桥路放大器
FE-379-TA:该电桥放大器的整套特性都可以在面板的手工操作来实现
FE-366-TA:当使用多通道的直流LVDT时,该模块可以提供经济的解决办法。通常使用板上跳线控制而不是前面板控制。
一些LVDT没有内置电路,必须通过固定线圈和移动线圈耦合后的变化(交流)电压来供能。耦合的强度与两个线圈的相对位移成比例。特殊模块载波放大器用来对这种信号进行调理。
载波放大器
FE-346-CA:双通道模块,带有板上跳线用来设置增益。前缘控制调整均衡和增益。所有通道共享一个3KHz振荡器。
FE-366-TA桥路放大器和FE-346-CA载波放大器单元是Micro Analog2模块,可以通过USB连接形成位移数据采集系统。所有USB系统均附免费的Fylde MADAQ软件。
信号调理产品应用 - 隔离放大器
隔离放大器是用来在物理隔离时测量测试点和产生待测电压的终端之间的电压。
隔离放大器一般用于以下情况。
- 被测终端是危险的活跃终端
- 被测终端对于接地(地面)电压来说是高压
- 被测终端的共模电压超出其他设备的测量范围
- 被测单元与测量仪器之间的净电流超过要求
Fylde的许多产品都有高共模范围和/或带有极好的共模抑制工具的高输入阻抗。通常这些放大器比隔离放大器性能要优越,尽管测量装置的安全性是最重要的。
隔离放大器
FE-560-IA是高压隔离放大器和衰减器,可以在信号地和输出地之间产生最高可达1.5KV的电流隔离。该放大器增益从1/100到x100,在所有阶段增益精度为+/-0.1% 。隔离模式抑制高于150dB(增益为100时)。包含三点有源滤波器,由插入式电阻网络设定,隔离放大器的操作频率可以达到50kHz。
信号调理产品范围 - USB接口Micro Analog 2
FE-MM4, FE-MM8, FE-MM16和FE-MM40系统带有USB接口。 每一个带有USB模块的系统可以提供400 kHz的总采样率(16位采样)。FE-MM4每通道采集100kS/s ,FE-MM8每通道采集50kS/s。FE-MM40每通道最多可采集10kS/s。
FE-MA32/40系统仅用于信号调理,没有USB接口。
这些模块即插即用,提供LabView和C++的软件支持, 并带有可以运行的MADAQ数据采集软件。
如果你需要根据自己的要求定制,软件和硬件我们都可以设计生产,所以可以把你的要求告诉我们,我们共同努力为你提供良好的解决方案。
Micro Analog 2 FE-MM40 USB数据采集系统由机箱(FE-MM40)和固定在上面的USB接口模块(FE-357-USBM,比 FE-357-USB 多一个板外复用器)组成。
Micro Analog 2 FE-MM16 USB数据采集系统由机箱(FE-MM16)和固定在上面的USB 界面模块(FE-357-USB)组成。
Micro Analog 2 FE-MM8 USB数据采集系统由机箱(FE-MM8)和固定在上面的USB界面模块(FE-356-USB)组成。可以在信号调理模块安装最多8通道。
Micro Analog 2 FE-MM4 USB数据采集系统由机箱(FE-MM4)和固定在上面的综合PSU 和USB 界面的模块(FE-813-USB)组成。可以在信号调理模块安装安装2通道或4通道。
所有系统都可以接受多种插入式信号调理模块,这使得它们在将任何传感器连接到计算机时功能强大且通用性强。
可以直接连接受保护的A/D输入或者数字式I/O,而不用使用信号调理模块。
随系统提供准备就绪的MADAQ数据采集软件可以在任何装有Windows 2000,XP,或Vista系统的计算机上运行,同时提供LabView软件的驱动。也可以使用Visual Basic或C/C++开发。
OEM用户希望可以将使用Fylde MADAQ数据采集软件作为他们预期应用的开始点。MADAQ以LabView为基础,并且Fylde将会使所有OEM开源。作为选择,我们可以根据您的要求定制MADAQ软件。
带有USB接口的FE-MM8
FE-356-USB使FE-MM8成为完整的USB数据采集系统。
该模块不仅将采样的数据流传送到主机,同时也负责安装的所有传感器放大器的自动清零功能。
USB技术为即插即用,所以你的电脑会自动识别FE-356-USB并为新装置安装软件。

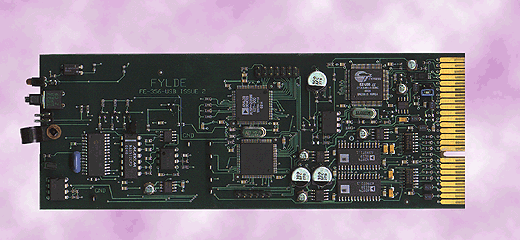

FE-356-USB接口模块
8通道16位A/D转换器带有USB 1.1接口。8 x 50kS/s.
该模块具备自动清零模块的全部功能并且带有USB接口。
该模块只能安装在FE-MM8机箱上。
规格
- 模拟输入:来自4通道传感器接口模块的8 +/- 10 V 信号
- 分辨率:16位
- 范围:+/- 10 V
- 采样率:最高8 x 50kS/s
- 偏移:< +/- 5 mV
- 噪音:< 2 mV峰峰值
- 串扰:5 kHz正弦波输入50kS/s 时为-95 dB
- 增益误差:< 0.1%
- USB标准:USB2.0版本
FE-357-USB接口模块
2 x 8多元带有8 通道16 位A/D转换器带有USB 1.1接口。 16 x 25 kS/s。
该模块只能被固定在FE-MM16机箱上。
规格
- 模拟输入:来自8个双通道传感器接口模块的16 +/- 10 V 信号
- 分辨率:16 位
- 范围:+/- 10 V
- 采样率:最高16 x 25kS/s
- 偏移:< +/- 5 mV
- 噪音:< 2 mV峰峰值
- 串扰:5 kHz正弦波输入25 kS/s时为-95 dB,
- 增益误差:< 0.1%
- USB标准:USB2.0版本
FE-357-USBM接口模块
该模块与FE-357-USB相似,与外部的多路器同时作用来产生40通道的A/D 转换。
该模块仅能被固定在FE-MM40机箱上。
规格
- 模拟输入:来自20个双通道传感器接口模块的40 +/- 10 V信号
- 分辨率:16 bit
- 范围:+/- 10 V
- 采样率:最高40 x 10kS/s
- 偏移:< +/- 5 mV
- 噪音:< 2 mV峰峰值
- 串扰:5 kHz正弦波输入25 kS/s时为-95 dB,
- 增益误差:< 0.1%
- USB标准:USB2.0版本
信号调理产品范围 - Micro Analog2
Micro Analog2 是一种用于所有信号调理的低成本多通道的解决方法,配有一系列的插入式模块和外壳。适合所有信号调理模块的组合用于选定的传感器类型的应用。如果传感器器需要,可以使用后面板接头。使用USB数据采集模块直接连到电脑或用BNC或其它接头连接到数据采集设备。
应用
- 应变仪
- 测压元件
- 压力传感器
- 交流/直流LVDT
- 加速度计
- 热电偶
- 频率拾波器
FE-MM40(40通道) 特点
- 最高可达40通道
- 2U机架或安装在实验台上
- USB数据采集
- 直流供电
FE-MM16(16通道) 特点
- 最高可达16通道
- 2U机架或安装在实验台上
- USB数据采集
- 直流供电
FE-MM8(8通道) 特点
- 最高可达8通道
- 直流供电
- USB数据采集
- 结实、便携
FE-MM4(4通道) 特点
- 最高可达4通道
- 直流供电
- 结构最紧凑的USB数据采集
- 最高采样率(每通道100 kHz)
FE-MA32/40 特点
- 最高可达40通道
- 2U机架或安装在实验台上
- 电网电源供电
插入式模块 - FE-366-TA 电桥传感器放大器
- FE-b66-TA高带宽电桥传感器放大器
- FE-366-AC 交流放大器
- FE-346-CA 载波放大器
- FE-356-OA 通用放大器
- FE-376-IP 加速度计放大器
- FE-386-TC 热电偶放大器
- FE-396-FV 频压转换器
连接器 - CA-366-TA 螺钉接头
- CA-386-TC CJC用于热电偶
- CA-376-IP 同轴电缆输入接头
- FE-MAC-40C 40 BNC输出
- FE-MAC-8C 8 BNC输出
信号调理产品范围 - 蓝色面板模块
Fylde蓝色面板系列模块为信号调理要求提供非常广泛的解决方法。测量的稳定性和应用的灵活性是这一系列的重要特征,由这些模块构成的系统由于通道间完全隔离而具有很高的可靠性。现有的模块类型配有一系列样式,也可根据样式来选择适合的模块组合。所有模块都有+/-10 V输出,可以很容易按比例调整输入以适合连接的仪器。
下面是一些现有的类型。
电桥/传感器放大器FE-379-TA
一系列传感器放大器中新的一款,其特点来源于我们客户对直流电桥几十年的应用经验。电桥供能可以与Zener安全栅配合使用。标准配置为两台板上完整电桥、高性能前置放大器、平均自动清零、全面的极限检测和大范围的有缘滤波器。可选的包括4-20mA输出、8孔滤波器、独立或其它高水平输出调理。
电桥/传感器放大器FE-579-TA
该模块使用方便,性能高,体积小。它可以与所有完整的和分级的电桥传感器配合使用。它自动操作电桥平衡和清零,也就是说,只要按一个按钮,所有传感器都会平衡并且归零。前面板控制可以选择由RS232C可编程来补充。该模块配有8孔滤波器,由电阻网络设置并在面板上选择。同时具有电桥电压遥测和分路校正功能。
动态应变片放大器FE-537-SGA
FE-537-SGA通过精确恒定电流为远程应变片供电。这使得一个简单的两线连接可以在任何距离连接到标准1/4桥应变片(也可以4线连接到完整电桥传感器)。动态信号为交流耦合并且经过适当放大。该模块提供由电阻网络设置的8孔有源滤波器。频率响应从低于1Hz到高于50kHz。
差分直流放大器FE-351-UA
该差分直流前置放大器具有非常好的低噪音和漂移性能,增益从x0.2到x10,000 (±0.1%),使用开关衰减器和开关和游标增益控制。具有偏移量和标定控制功能。板上辅助插口可以插入4孔低通滤波器。工作时面板上LED会亮。
隔离放大器FE-560-IA
FE-560-IA是高压隔离放大器和衰减器,提供最高达1500V直流或峰值的信号地和输出地之间的电流隔离。放大器增益从1/100到x100,在所有阶段增益额定精度为+/-0.1% 。隔离模式抑制高于150dB(增益为100时)。该模块包含一个3孔有源滤波器,由插入式电阻网络设置。隔离放大器在最高达到50KHz时仍可操作。
频压转换器FE-578-FV
该“瞬时”频压转换器几乎瞬间对输入脉冲的变化做出成比率的反应,例如当使用磁性或光学拾波器时。该单元适用于任何从10Hz到50kHz之间的频率测量。对每一次频率信号的移动的反应快速,同时具备良好的精确度和线性。
跟踪滤波器FE-3051-TF
FE-3051-TF是频率控制的追踪带通滤波器,频率范围从20Hz到1KHz,应用于振动测量。可以通过调节装置和分配器模块(FE-579-FP)来输入转速计,以允许滤波器以转速谐波为圆心进行追踪。
电桥/传感器放大器FE-b79-TA
当需要来自于直流电桥传感器的高频时,该传感器放大器在3V RMS时提供500kHz的带宽。该模块为平衡指示器和电桥完整装置提供0.5V到12V的恒定电压,电流为50mA。全面的操控包括平衡和自动清零、开关型滤波器、分路标定、输出标定和输出缩放。
电荷放大器FE-128-CA
该模块为高性能的电荷放大器,操控精确,范围从1pC到50.,000pC,产生±10V输出。该放大器有很好的低频响应和高频响应达到100KHz的准静态性能。一个波段开关和10个标定过的转动刻度盘保证了传感器灵敏度。一个单独的开关使得输出的每伏特的机械单元数量可以被设置。该模块的低通滤波切断频率可以很容易的通过插入式的电阻来改变。有兼容的宽范围积分器可供选择,详情见FE-294-IA。
电容位移放大器FE-419-CDT
被设计用来在通常需要长电缆(同轴或三轴)的高温环境下测量最高达1kHz的信号。FE-419-CDT克服了在像涡轮这样的应用中测量间隙操作被防护的电容传感器的困难。输出跟目标到传感器使用的标准模块的距离成比例,目标电容范围在2.5pF到0.025pF之间。该模块需要一个兼容的振荡器,例如FE-411-OSC。
电容位移放大器FE-420-CD
该模块不同于FE-419-CDT,它在减小电缆电容的公差的情况下提供更高的灵敏度(推荐2m线长)。测量距离主要取决于传感器类型,范围从几微米到几厘米,适用于有极小距离变化和快速上升时间的情况。需要一个兼容的振荡器,例如FE-411-OSC。
ICP放大器FE-430-ICP
该模块可以与带有内置前置放大器的压电式传感器配合使用,或者与单独的放大器使用的常规的传感器配合。标准配置为前面板微点输入和后面板BNC输入。特定的功能可以在远程传感器接地时提高共模抑制。带宽从0.16Hz到50KHz。适用于电荷传感器的前置放大器是FE-074-HA/C。
开关式有源滤波器FE-301-SF
当需要从信号中除去不必要的高频或低频噪音时,或测量必须在特定的带宽下进行时,这种情况会需要用到滤波器。我们提供以高通或低通方式使用Butterworth、Bessel 或Chebyschev 类反应的2孔到8孔的滤波器。另外,可以提供一个输入缓冲器,包括有或没有增益或衰减的差分或信号单端。也可以选择简单的固定频率滤波器(即不用前面板旋转开关)。
电荷前置放大器FE-074-HA/C
该真实电荷前置放大器可以在输入电缆较长和输入电容有变化时使用。可以达到的灵敏度为1 mV/pC或10 mV/pC。
差分电荷前置放大器FE-077-DCA
FE-077-DCA是设计与一般用作机械振动监测的双端引线(差分)加速度计一同使用。该模块是ICP装置,由同时运输信号到接收放大器的同轴电缆进行电流供电。兼容的接收放大器为FE-430-ICP和FE-450-ICP。
16通道数字监视器FE-M6-DS
M6-DS,16通道数字监视器,适用于任何系统,用来监测来自于多达16个模块的输出和/或传感器输入。该模块可以通过内置精确整流器来测量交流电流,并且具有峰值锁定功能。前面板BNC接口可以使附加的监测设备很容易的连接到电路中。
2英寸孔径仪表盒FE-PE2
一系列仪表盒中的一种,该仪表盒可以容纳两个1英寸宽的模块或者一个2英寸的模块。供电可以是直流或者干线交流。
4英寸孔径仪表盒FE-PE4
一系列仪表盒中的一个,该仪表盒可以容纳四个1英寸宽的模块或者两个2英寸的模块。供电可以是直流或者干线交流。
8英寸孔径仪表盒FE-PE8
一系列仪表盒中的一个,该仪表盒可以容纳八个1英寸宽的模块或者四个2英寸的模块。供电可以是直流或者干线交流。需要的话该仪表盒可以做成机架或安装在面板上。
17英寸孔径仪表盒FE-PE17
一系列仪表盒中的一个,该仪表盒可以容纳不超过全孔径宽度的任何模块组合。供电可以是直流或者干线交流。该仪表盒适合通过可选的机架安装工具安装在机架上。
信号调理产品范围 - 可编程仪器
可编程仪器通过计算机控制来进行信号调理。面板控制功能要么不提供,要么被电脑锁定。
可编程仪器装置一般用于执行例行测试任务,执行这一功能,计算机必须已经控制了仪器的设置。如果设置是固定的,可以使用标准仪器,例如Micro Analog2。
计算机通常需要控制仪器,并且还需要采集调理过的信号。Fylde的可编程仪器由计算机通过RS232C或以太网接口来控制。计算机通过一个单独的数据采集系统来采集调理过的信号。
测试软件,比如NI的LabView、Keithley的TestPoint或惠普的Vee,与Fylde的可编程信号调理仪器的集成非常简单,因为控制仪器的指令符合IEEE 488.2标准。另外Fylde还为NI的LabView提供软件驱动。
可编程系统通常提供最多16个信号调理模块装在一个可安装在机架上的仪表盒里,在左手边有一个单独的接口模件(RS232C或以太网),见插图。
有下列信号调理器可供选择。
FE-579-TA:单通道应变片放大器,具有全面的可编程功能。
FE-729-TA:双通道应变片放大器,与FE-579-TA相比功能较少。
FE-768-FP:可编程低通、高通或带通8孔滤波器模块。
FE-859-TA:可编程交流/直流传感器放大器,带有恒定电流和恒定电压传感器电源。
FE-859-HA:与FE-859-TA同时使用时,该模块可以允许电荷模式和IEPE模式加速度计同时使用形成全面的信号调理系统。
后面板通常配备用户指定的输入接头和输出接头,因为每一套系统的子机箱都是定制的。这使得用户可以为计算机的数据采集系统指定恰当的接头类型。
FE-859-RA是托架系统,综合了FE-859-TA和FE-859-HA两个模块。
信号调理产品范围 - 振动监测
所有旋转机械或振动结构都会产生共振,即,在某一特有振动频率时幅值或位移最大。通过使用放在结构被监测点的加速度计和适合驱动频率的拾波器,可以得到派生的速度和位移峰值的基本数据。可以得到驱动频率的谐波并监控振幅,从而为结构的性能提供特征信号。
Fylde系列模块可以应用于任何振动监测系统。插图显示了一套有代表性的系统,它可以控制两个加速度计,也可以调节到同时监控四个独立的谐频。
跟踪滤波器FE-3051-TF
FE-3051-TF是频率控制的跟踪带通滤波器,标准范围从20Hz到1KHz(如有需要也可以指定更低的频率)。跟踪滤波器可以通过跟踪比适配器(FE-3061-TA)跟踪以转速为圆心的谐波。该滤波器在整体增益产生交流输出,同时在交流电压为1V时产生调整滤波后的1V直流输出。
跟踪比适配器FE-3061-TRA
跟踪比适配器满足将系统的FE-3051-TF跟踪滤波器调到与谐波共谐,该谐波可能是基础频率的片段或倍数。设备从磁拾取或其它类型的转速传感器接收基础频率输入。它提供光学隔离,并且通过一排排板上开关设置的因子乘/除组合成适当的谐波频率。
低通滤波器FE-301-LP6
该模块可设置应用关心的最高频率。这一频率是固定并由用户指定的,频率值会显示在面板上。通过的带宽是单位增益,频幅响应是6针Butterworth,带波动非常低。
高通滤波器FE-301-HP6
该模块可设置应用关心的最低频率。这一频率是固定并由用户指定的,频率值会显示在面板上。通过的带宽是单位增益,频幅响应是6针Butterworth,带波动非常低。另有特殊的双频率型号。
差分电荷放大器FE-1301-DCA
该模块输入范围可以设置为10、20 或50 pC/g。精密积分器提供速度输出和加速度输出。加速度输出范围在10 mV RMS / g(峰值),速度输出范围在2 mV RMS / mm/s(峰值)。面板操控允许该模块在标定时用系统自测信号代替输入信号。
范围改变/积分器FE-554-IRM
FE-554-IRM综合了缩放和积分功能,以米为单位提供速度和位移输出(mm/s和微米)。如系统需要英制单位(in/s和微英寸)可选择替代型号FE-554-IRI。
自检模块FE-5551-ST
模块提供精确的正弦波来模拟速度和位移信号。信号直接进入系统的电荷放大器进行完整的系统确认和标定。信号同样传送到跟踪适配器,允许跟踪滤波器产生稳定的自测输出。
仪表电源FE-510-PM
该模块为系统中所有模块供电。两个指示器可以监测N1, N2和两个通道的宽带信号。电源要求110V或230V交流,频率为50/60Hz。
信号调理产品范围 - 1800系列
Fylde 1800系列被设计用来满足高通道密度模块化模拟信号调理系统的要求,它可以在最苛刻的车辆(包括飞行器)环境要求下工作。它曾被用在飞行测试与汽车应用中测量精确的机械参数。
双电桥/ 传感器放大器 FE1810
由系统产生的桥路电源与板上完整电桥和仪器放大器结合产生两通道的高质量桥路放大器。
单通道电桥/ 传感器放大器FE1819
该单通道模块带有面板控制,包括电桥平衡系统和分路标定系统。
双加速度计放大器 FE1817
该模块包含传感器励磁的恒流电源,并且产生两通道的动态放大,包括可配置的3针滤波器。
双动态应变放大器FE1823
当应变片由非常精确和低噪音的恒流驱动时,到应变片的两线连接可以产生极好的动态结果。
双热电偶放大器
该模块包括冷端补偿和K类热电偶的线性补偿。测量范围从-50℃到+1000℃。
双RMS-DC转换器
该模块测量输入波形的RMS振幅。带宽从15.9Hz到50kHz。
FE1800MCU系统底盘
该机箱由铝机械加工制成,体积小(180 W x 76 H x 108 D)。它最多可以容纳8 个双通道模块,来形成非常紧凑的16通道信号调理系统。
FE1801MCU 底盘
当在小空间里只需要一个或两个通道时,这一底盘允许一个电源和信号调理模块组合放在36 W x 66 H x 88 D大小的机箱内。
