叶尖间隙测量系统
法国Thermocoax和Fogale公司联合为用户提供高温叶尖间隙测量系统。
FOGALE Nanotech成立于1983年,现在已经成为非接触式测量领域的领导者
通过与pretigious实验室及ONERA, SNECMA, TURBOMECA等行业领导者的合作,FOGALE开发出了新的特种测试技术,专门用于航空发动机健康状态监测,叶尖间隙测量和转子叶片振动控制。其中几项技术已获得国际专利
FOGALE公司的丰富经验与多学科的人员队伍的结合,为用户带来了标准的或定制的解决方案和高性能测量系统
系统优点
- 1400℃非冷却传感器
- 静态标定,无需动态模拟
- 线损自动补偿,自动匹配电缆长度
- 高测量精度
产品说明

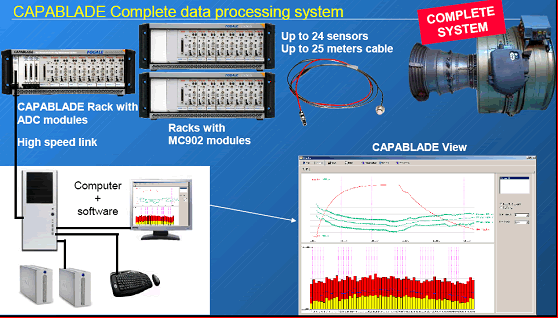

每个电容传感器安装在发动机机匣内,通过高温电缆和柔性电缆(最长15米)与电容模块相连。专门开发的19”机箱可以最多容纳8个MC902 D-T-C电容模块和一个高速8通道同步模数转换(ADC)模块
高温叶尖间隙测量系统
每个电容传感器安装在发动机机匣内,通过高温电缆和柔性电缆(最长15米)与电容模块相连。专门开发的19”机箱可以最多容纳8个MC902 D-T-C电容模块和一个高速8通道同步模数转换(ADC)模块
经过AD转换的数据通过光缆(最长30米)传送到计算机
一个用于发动机旋转同步信号采集的传感器可以连接到4U-19”数字化机箱上。
FOGALE高性能计算机对数据进行处理,实时记录数据(8小时记录时间),实时叶尖间隙显示和分析
作为可选,如果不需要ADC模块时,4U-19”机箱可以容纳12个MC902 D-T-C模块,在这种情况下,叶尖间隙的计算必须用每个MC902 D-T-C模块的BNC接口输出的信号(0-10V模拟输出)进行计算。
硬件:
- 电容式传感器及与电子模块相连的高温电缆(由法国热缆公司Thermocoax 提供)
- 一个4U-19”机箱(R902-4U-D8),可以容纳最多8个MC902 D-T-C电容模块和一个8通道同步模数转换(ADC)模块,光缆输出(最长30米)至计算机
- PC计算机,带可移动存储,大的LCD显示器,键盘和鼠标
软件:

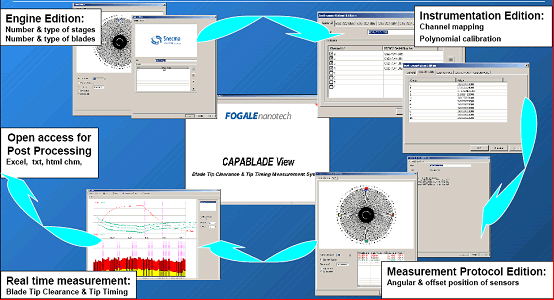

- 实时模块,用于将数据记录到存储器中,叶尖间隙计算,可视化
- 离线模块,用于数据读取,显示、处理和生成报告
- 可选模块,实时尖尖到达时刻计算,可视化和存储
